双虚拟机隔离上网完整教程

Posted on Edited on In Disqus:

本文将以 VirtualBox + ubuntu + tor 为例，详细讲解搭建双虚拟机隔离上网环境的方法。

原材料

  • VirtualBox
  • Ubuntu Linux 16.04 镜像

隔离上网原理

双虚拟机隔离网络的拓扑结构如下图所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
    INTERNET (via VirtualBox/Host)
        |
        |  NAT [10.0.2.101 ==> 10.0.2.2]
        |
|--------------|
|              |
|    SERVER    |    192.168.56.101:9150 ==> tor
|              |    tor ==> tor proxy network
|--------------|
        |
        |  Host-Only [192.168.56.101]
        |
        |  Host-Only [192.168.56.102]
        |
|--------------|
|              |    127.0.0.1:8118 ==> privoxy
|    CLIENT    |    privoxy ==> 192.168.56.101:9150
|              |
|--------------|

双虚拟机隔离上网需要三个计算机系统同时参与，这三个系统分别称为 host，server 和 client。host 是 server 与 client 这两台虚拟机的宿主，负责提供硬件资源和互联网的最终接入点。server 有两块网卡，其中一块通过 NAT 与 host 相连，获取互联网连接；另一块与 host-only network 相连。client 只有 host-only network 一块网卡，因此它只能与 server 通信，没有直接访问互联网的能力。由于 client 的网络流量需要经过 server 转发，如果 server 能够确保这些流量通过特定的隐匿代理（比如 tor），那么 client 的上网流量就是安全的。

配置 VirtualBox 网络环境

为了在 host 中搭建网络环境，需要在 VirtualBox 中修改如下配置。

打开 VirtualBox -> File -> Preferences -> Network

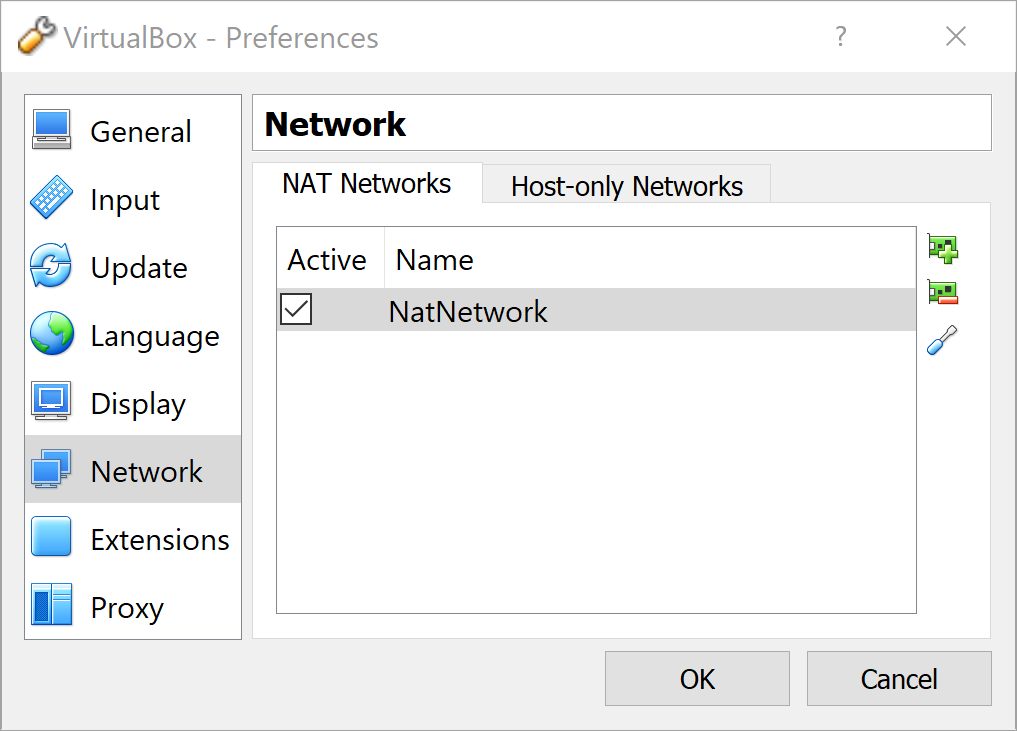

创建 NAT Network

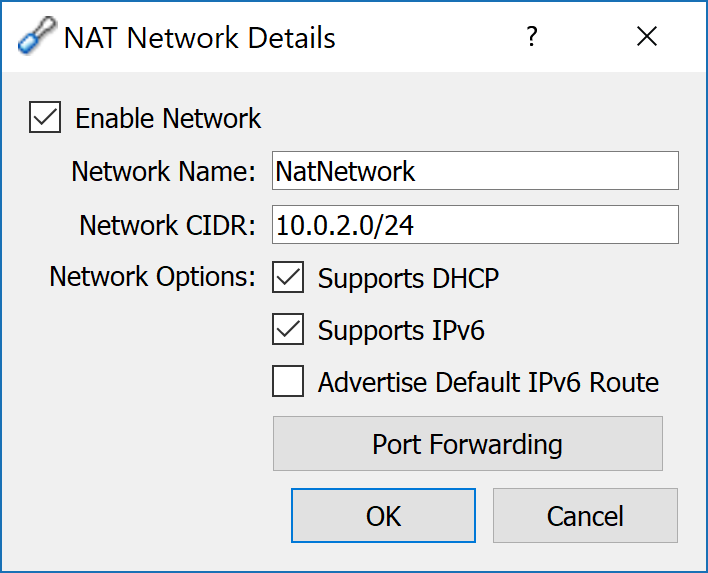

配置 NAT Network

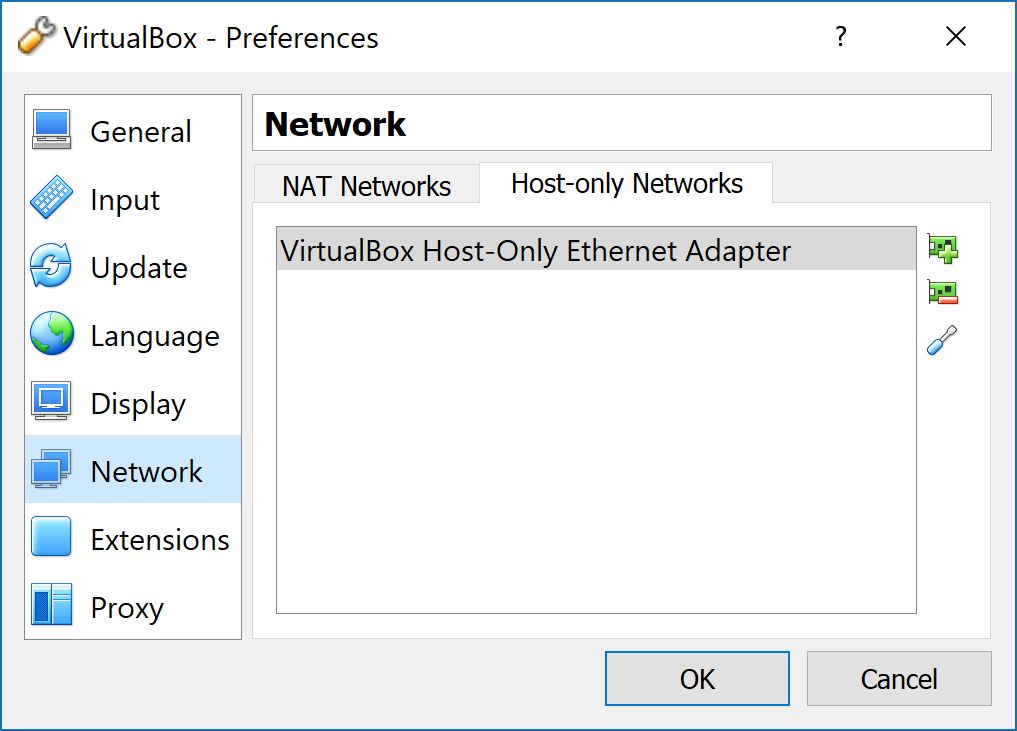

进入 Host-Only Network 设定

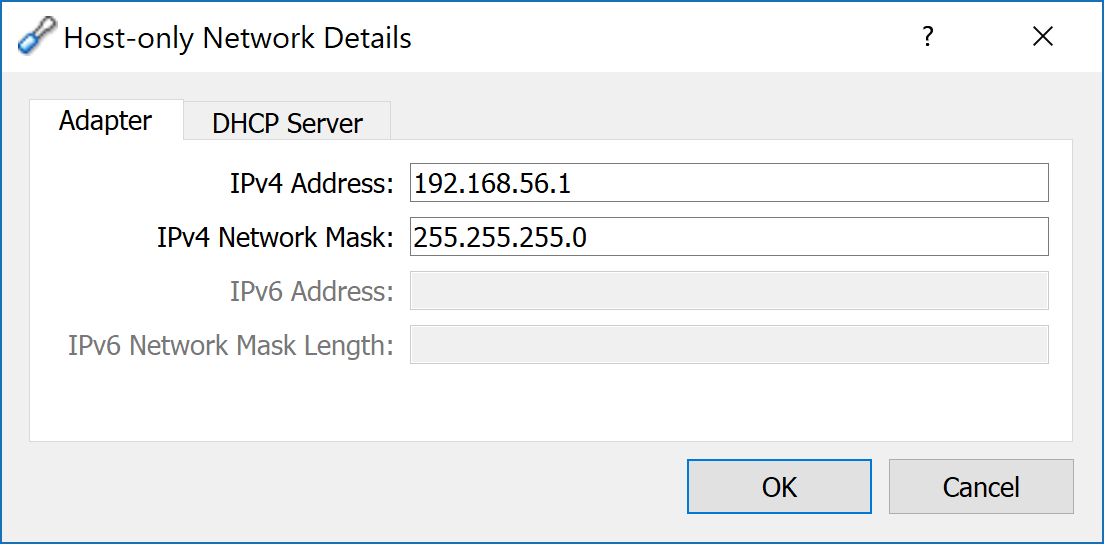

修改 Host-Only Network 网络地址

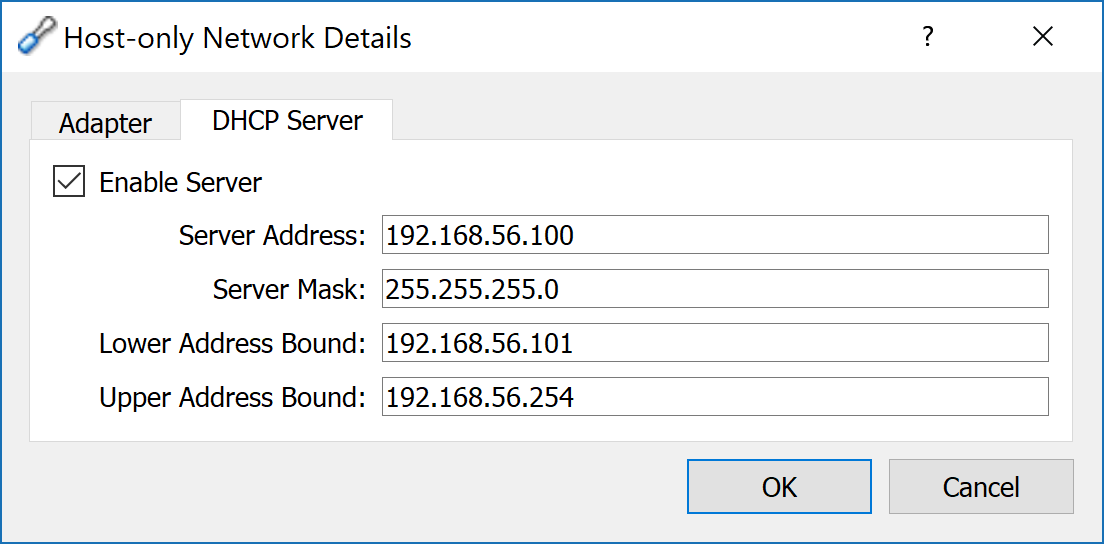

修改 Host-Only Network DHCP 地址

本文中涉及的 IP 地址和端口号均可以改为其他数值，只需要保证各处的修改一致即可。

安装 server 与 client 虚拟机

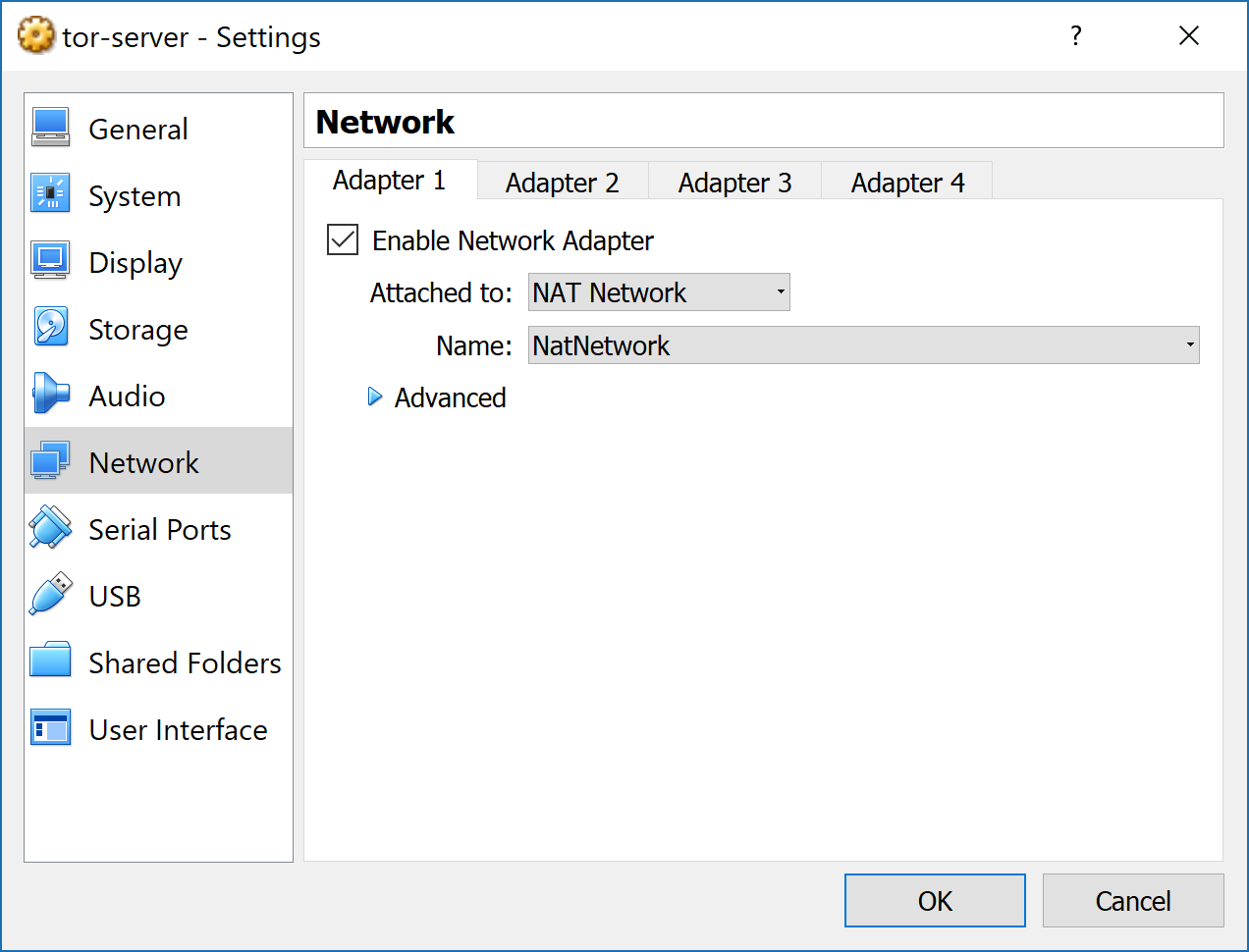

我们在 VirtualBox 中创建两个新的虚拟机，分别命名为 server 和 client（或者任何你喜欢的名字）。在 server 的配置选项卡中启用 NAT Network 和 Host-Only Network 两个网络适配器，而在 client 中只启用 NAT Network 一个适配器。待配置完成后，分别安装这两个系统。

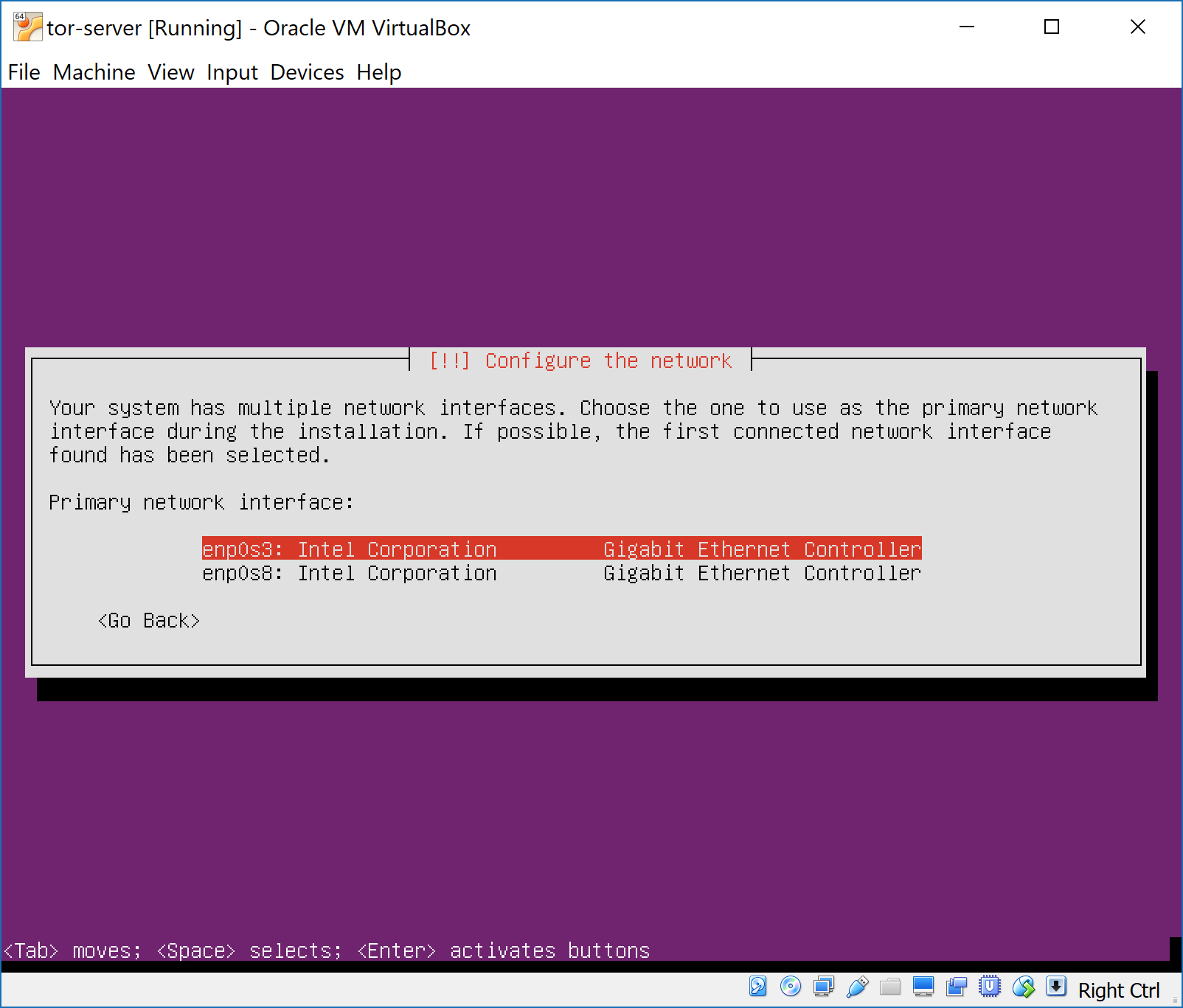

在安装 server 时，可能会出现需要选择主网卡的情况，此时请选取 NAT Network 对应的网卡。

两个系统分别安装完毕后，进入下一节。

在 server 中配置网卡

我们的 server 有两块网卡，enp0s3 与 NAT Network 相连，enp0s8 与 Host-Only Network 相连。尽管 VirtualBox 为上述两个网络提供了自动分配 IP 地址的 DHCP 服务器，但为了保证 client 总能找到 server，需要为 server 分配固定的 IP 地址。修改 IP 地址的方法有多种，既可以用 ip 指令，也可以直接修改 /etc/network/interfaces 文件，还可以使用图形用户界面。在这里使用最简单的图形界面方式进行讲解。

进入系统设置 Network 选项卡

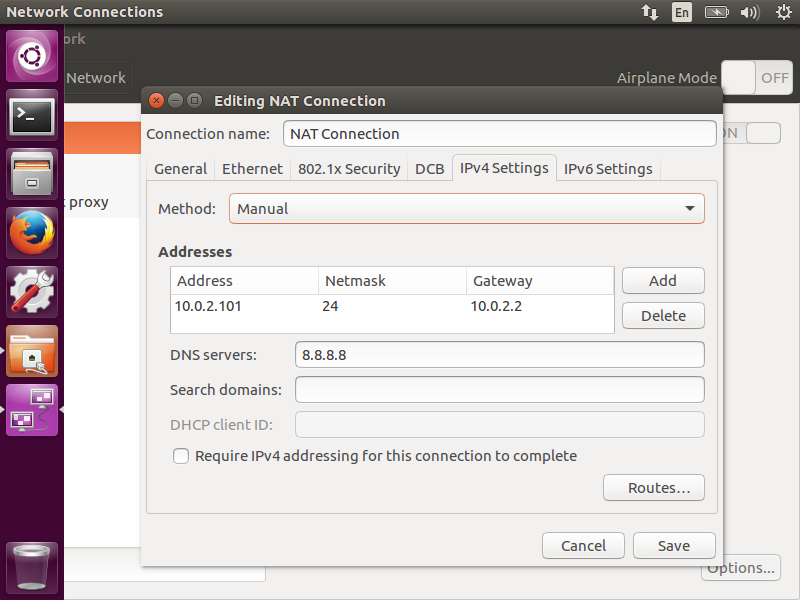

修改 NAT Network 设定

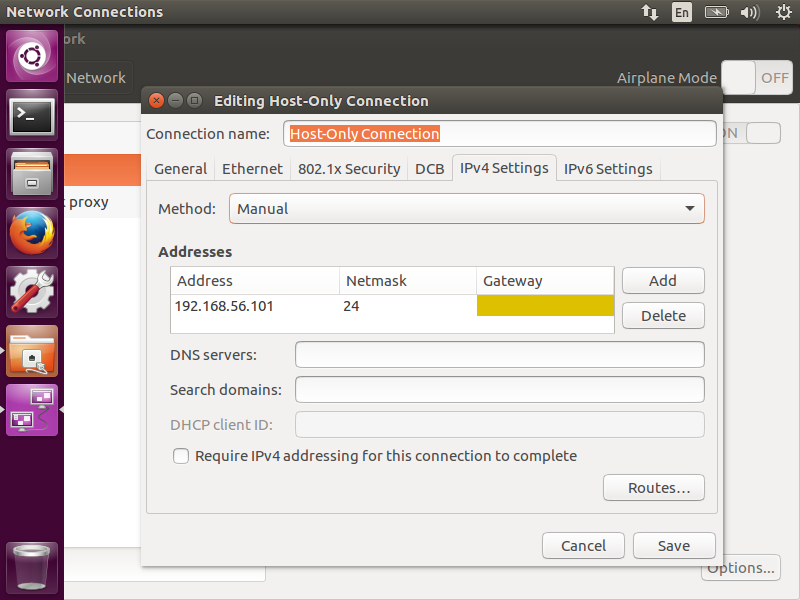

修改 Host-Only Network 设定，其中 Gateway 空着不填

请勿修改 Network proxy 的任何设定，保持不使用代理。

在 server 中配置 tor 代理

接下来，在 server 中安装 tor 隐匿代理。

1
sudo apt-get install tor

通常，按此种方式安装的 tor 会在开机时自动启动。请使用 systemctl is-enabled tor 加以确认。如果返回的结果不是 enabled，需要通过 sudo systemctl enable tor 设置自启动。

我们还可以使用如下的指令控制 tor 的行为。

1
2
3
4
sudo systemctl start tor    # 启动 tor 代理
systemctl status tor        # 查看 tor 运行状态
sudo systemctl stop tor     # 关闭 tor 代理
sudo systemctl restart tor  # 重启 tor 代理

tor 代理的配置文件位于 /etc/tor/torrc 路径下。我们先关闭 tor 代理，对那个文件做一些必要的修改，再启动它。

在配置文件头部附近可以找到这样一行话：

1
## Tor opens a SOCKS proxy on port 9050 by default --

在这一段注释的后面加上如下两行内容：

1
2
SOCKSPort 192.168.56.101:9050
SOCKSPolicy accept *

IP 地址 192.168.56.101 与先前 enp0s8 的 IP 地址对应。这两行设置的意思是，放行所有进入 192.168.56.101:9050 的流量，并通过 tor 代理转发它们。

保存配置文件，重启 tor 代理，这一步到此完成。

在 client 中配置 socks 代理

下一步，我们需要让 client 的网络流量通过 192.168.56.101:9050 这个 tor 提供的 socks 代理。我们将使用 privoxy 完成大部分的任务。

首先依旧是安装软件包。

1
sudo apt-get install privoxy

privoxy 默认也是开机自启动的，可以用 systemctl is-enabled privoxy 进行验证。它的配置文件位于 /etc/privoxy/config。这个配置文件很长，请翻到 5.2 节，并在该节末尾处填写这两行内容：

1
2
forward-socks5t / 192.168.56.101:9050 .
forward localhost/ .

意思是，除了访问 localhost 以外，其他流量会经过 socks 5 协议转发到 192.168.56.101:9050 端口上。随后，这些流量会进一步被 tor 监听和转发，从而实现隐匿的目的。

重定向 client 流量

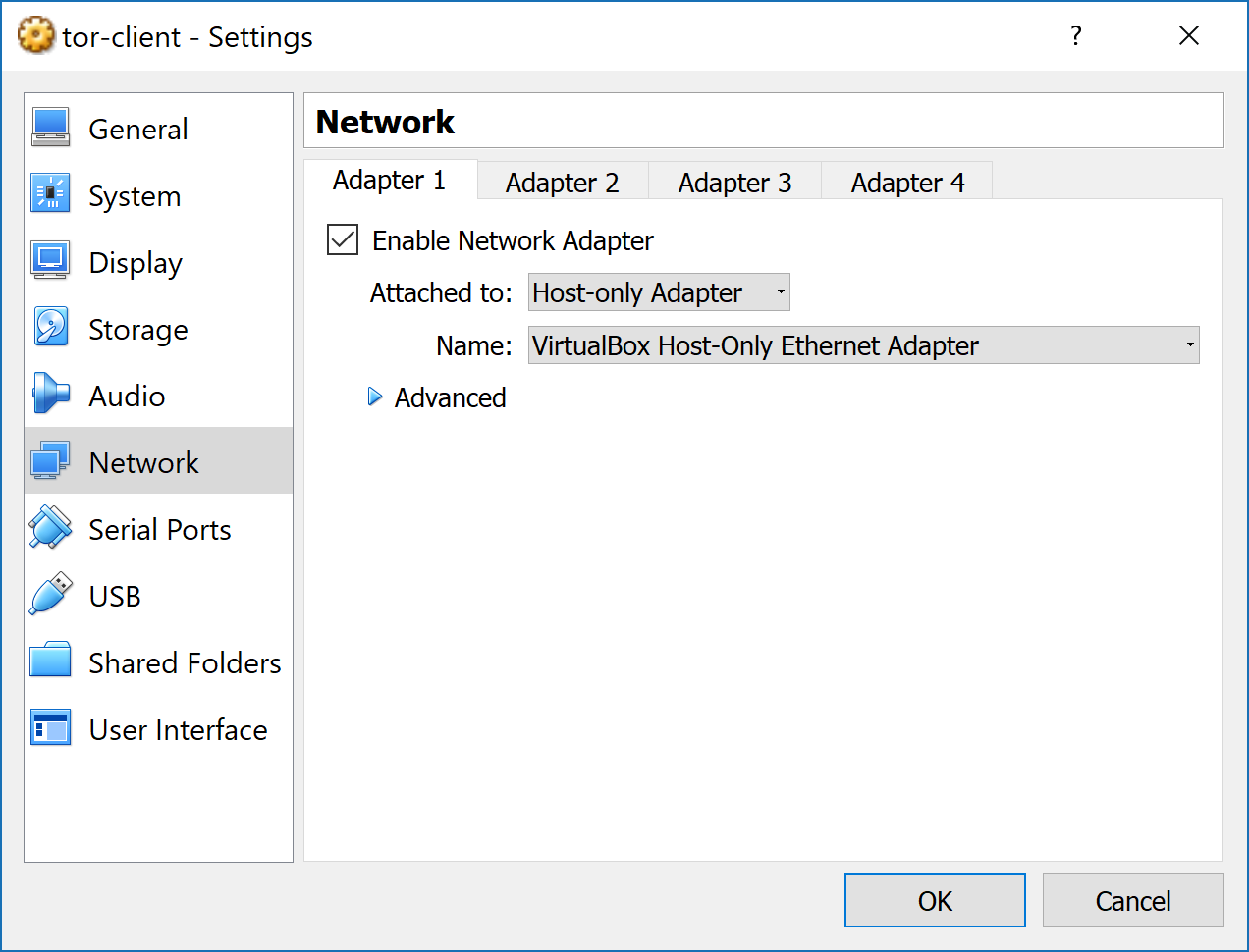

我们已经配置好了 client 的转发规则，但现在 client 使用的依旧是 NAT Network，它与 server 的单向连接还没有打通。现在请关闭 client 虚拟机，在 VirtualBox 中把 client 的网络适配器改为 Host-Only Network，如下图所示。

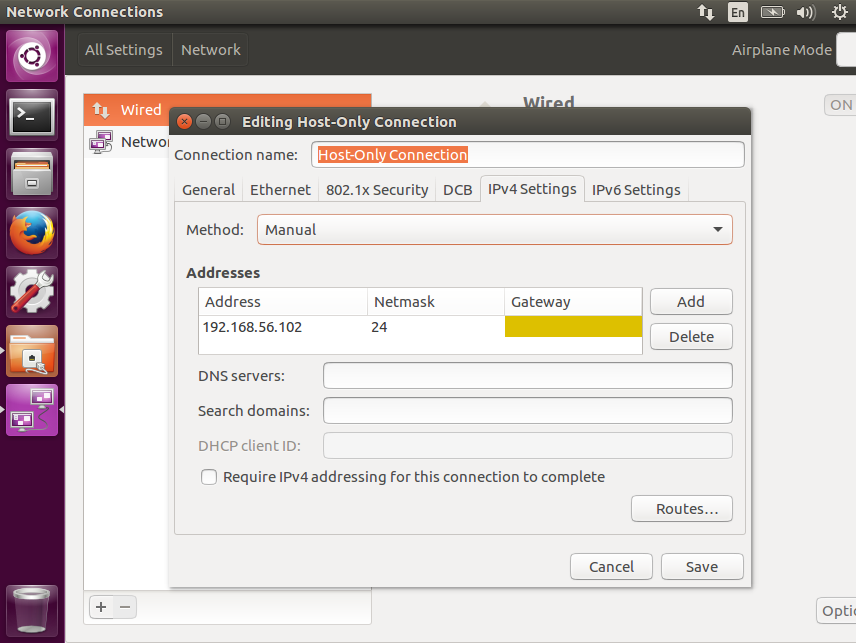

重新启动 client 虚拟机，我们还需要为它分配固定的 IP 地址，并指定全局代理。

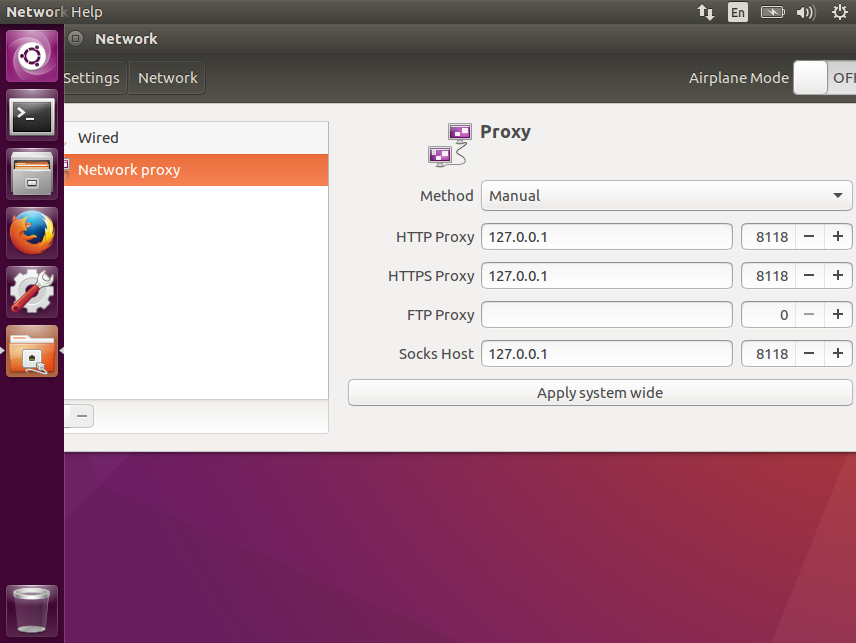

由于 privoxy 默认监听 localhost 的 8118 端口，我们可以这样设置系统的全局代理：

大功告成！

在 client 中为 ssh 配置代理

在上一节中，我们在 client 中为 HTTP/HTTPS/Socks 设置了 privoxy 代理，但这并没有涵盖其他网络协议。假如你需要透过代理创建一个 ssh 链接，那么需要为 ssh 单独设置代理。

ssh 的设置文件位于 ~/.ssh/config 下，如果没有这个文件请创建它。然后填写下面三行内容：

1
2
3
Host *
    ProxyCommand nc -X connect -x 127.0.0.1:8118 %h %p
    ServerAliveInterval 30

这三行的大意是，对于任意目的地的 ssh 链接，通过 127.0.0.1:8118 端口进行转发，链接在 30 秒无响应之后自动切断。这样，就可以通过双虚拟机隔离上网使用 ssh 了。
